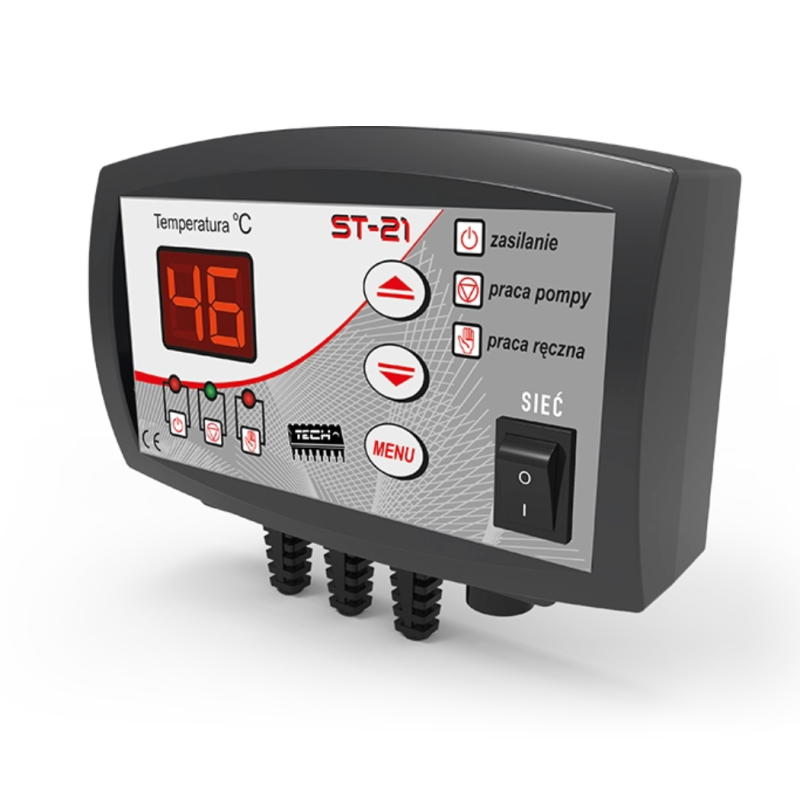

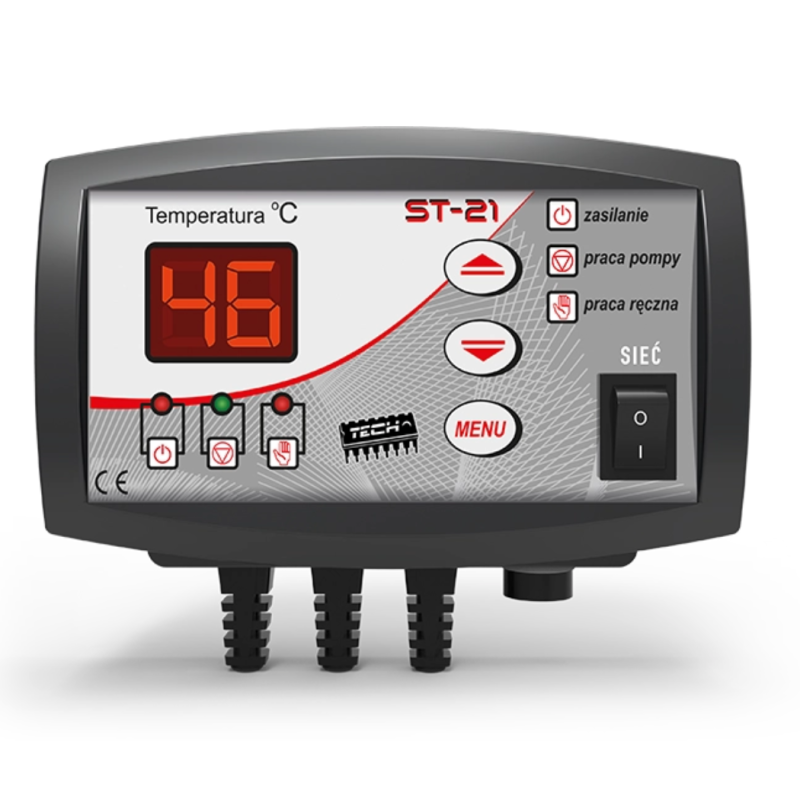

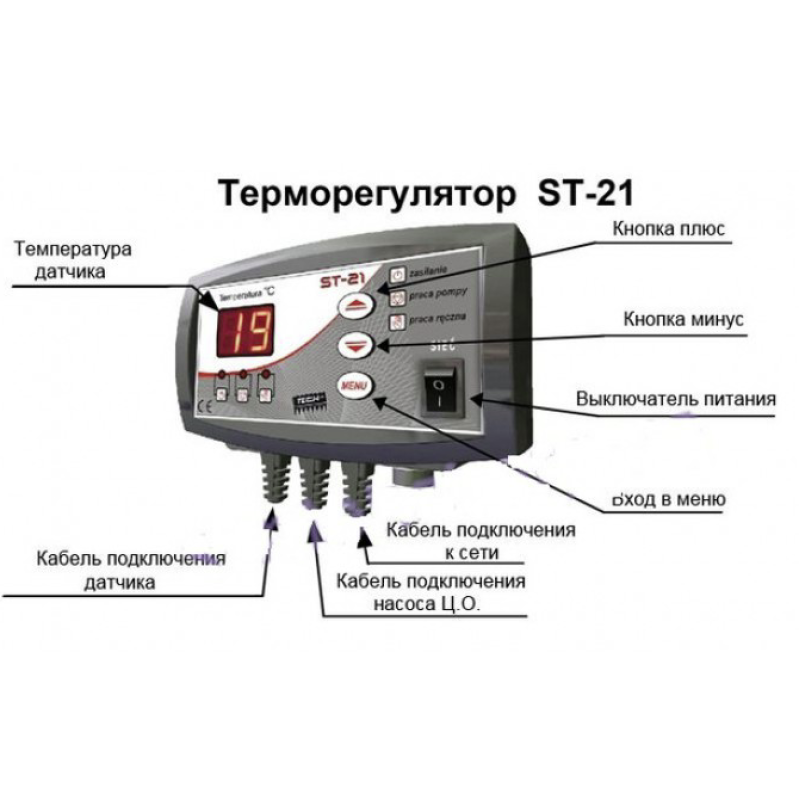

Блок управління насосом ЦО та ГВП TECH ST-21

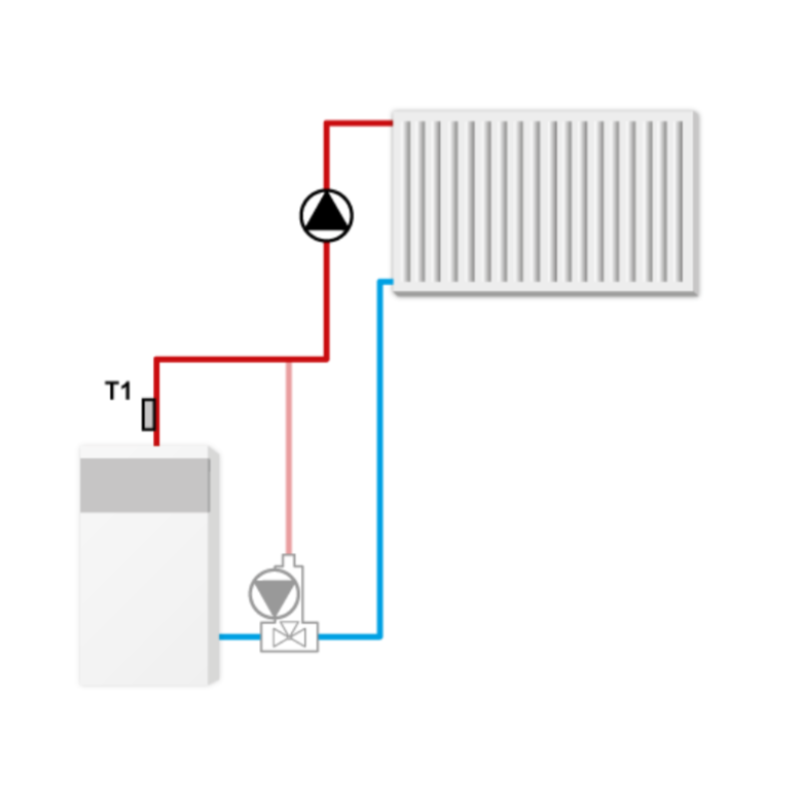

Контролер ST-21 призначений для керування насосом циркуляції води у системі центрального опалення (ЦО). Завданням регулятора є увімкнення насоса, якщо температура перевищить необхідне значення, і вимкнення насоса, якщо котел охолоне (внаслідок погашення). Це запобігає ситуації холостої роботи насоса, що дозволяє заощаджувати електроенергію (економія, залежно від ступеня використання котла сягає навіть 60%), а також продовжити період експлуатації насоса. Завдяки цьому зростає його надійність та зменшуються витрати, пов'язані з експлуатацією. Регулятор оснащений системою, яка запобігає застійу двигуна насоса ЦО в неопалювальний період (кожні 10 днів насос включається на 5 хвилин).

Щогодини в пам'ять контролера записується його поточне значення з метою збереження даних у разі, якщо тимчасово може зникнути харчування. Додатково регулятор має функцію захисту від замерзання води в установці. Після падіння температури на датчику нижче 5 °C насос ЦО вмикається на постійний час. Цей регулятор також може виконувати функцію термостата. У цьому режимі увімкнення насоса відбувається автоматично. Тобто з моменту включення регулятора до досягнення заданої температури на регуляторі.

Характеристика контролера TECH ST-21:

• живлення - 230В / 50Гц +/- 10%

• витрата потужності – 1 Вт

• температура навколишнього середовища – 5-50 °C

• навантаження на циркуляційний насос – 1A

• діапазон вимірювання температури – 0-90°C

• гістерезис – 1-10 °C

• точність вимірів – 1 °C

• діапазон Регулювання температури – 25 – 85 °C

• міцність датчика температури – 25-90 °C

• довжина дроту датчика – 1,5 м

• запобіжник – 1,6А
