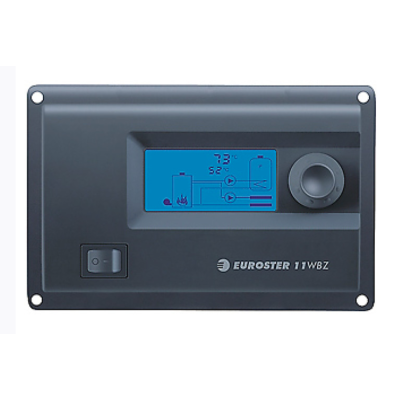

Автоматика котла Euroster 11WBZ

Автоматика Euroster 11WBZ

Це сучасний мікропроцесорний контролер (монтаж у корпусі котла), призначений для роботи з твердопаливними опалювальними котлами з припливною вентиляцією, в установках з бойлером системи гарячого водопостачання (ГВП). Контролер вимірює температуру котла та накопичувача ГВП. Залежно від температури котла та бака ГВП, регулює приплив повітря в топку котла та керує роботою насосів контурів опалення та ГВП.

Користувач може коригувати такі параметри:

1. Кінцева температура котла для роботи системи опалення.

2. Гістерезис роботи нагнітального вентилятора.

3. Мінімальна потужність нагнітального вентилятора.

4. Максимальна потужність нагнітального вентилятора.

5. Час продування.

6. Час перерви між продуванням.

7. Температура накопичувача ГВП.

8. Гістерезис насоса накопичувача ГВП.

9. Різниця температури котла та накопичувача ГВП.

10. Пріоритет нагрівання ГВП.

11. Робоча температура циркуляційного насоса центрального опалення.

12. Гістерезис насоса центрального опалення.

13. Коригування показників температури – датчик системи опалення.

14. Коригування показань температури – датчик ГВП.

15. Температура погашення котла.

16. Робота / Тест вентилятора.

17. Робота / Тест насоса ГВП.

18. Робота / Тест циркуляційного насоса системи опалення.

Температура котла утримується шляхом регулювання кількості повітря, що подається і шляхом управління роботою насосів. У режимі розпалювання, коли температура низька і може настати запотівання котла, нагнітальний вентилятор працює з повною потужністю, а обидва насоси вимикаються. Завдяки тому час розпалювання скорочено до мінімуму. Якщо температура котла близька до встановленої температури, в діапазоні гістерези, контролер плавно регулює приплив повітря. Діапазон регулювання потужності нагнітального вентилятора обмежений двома установками: мінімальна потужність та максимальна потужність. Перевищення температури котла викликає перехід у режим роботи з продуванням. У цьому режимі вентилятор запускається тільки для видалення з топки газів, що виникли в результаті згоряння. Параметри продування повинні бути визначені так, щоб температура котла знизилася до значення, при якому повітродувка працює з лінійним регулюванням обертань. Якщо температура котла перевищить температуру (90°C), повне вимкнення повітродувки. Зниження температури котла нижче установки погашення котла викликає вимкнення вентилятора. Насоси працюють далі, згідно з установками. Циркуляційний насос системи опалення та системи ГВП вмикається/вимикається при різниці температур гістерези.

Пріоритет нагрівання ГВП Увімкнення пріоритету викликає прискорення нагріву холодного накопичувача ГВП, за рахунок вимикання насоса системи опалення та підвищення заданої температури котла. Після нагрівання накопичувача контролер повертається до нормальної роботи. Якщо пріоритет вимкнено, насос ГВП вмикається, коли температура бака ГВП низька, а температура котла відповідно висока.

Euroster 11WBZ забезпечений системою АНТИСТОП, що запобігає процесу заїдання ротора насоса, що не використовується. Після опалювального сезону контролер кожні 14 днів автоматично вмикає та приводить у пуск насоси на 30 секунд. Щоб система діяла після опалювального сезону, контролер повинен залишатися увімкненим.

У разі перевищення тривожної температури (90°C) на датчику котла відбувається вимкнення нагнітального вентилятора до зниження температури котла до 60°C.

Функція захисту від замерзання стає активною, коли температура датчика впаде до 4°C, при цьому включається циркуляційний насос системи опалення.
