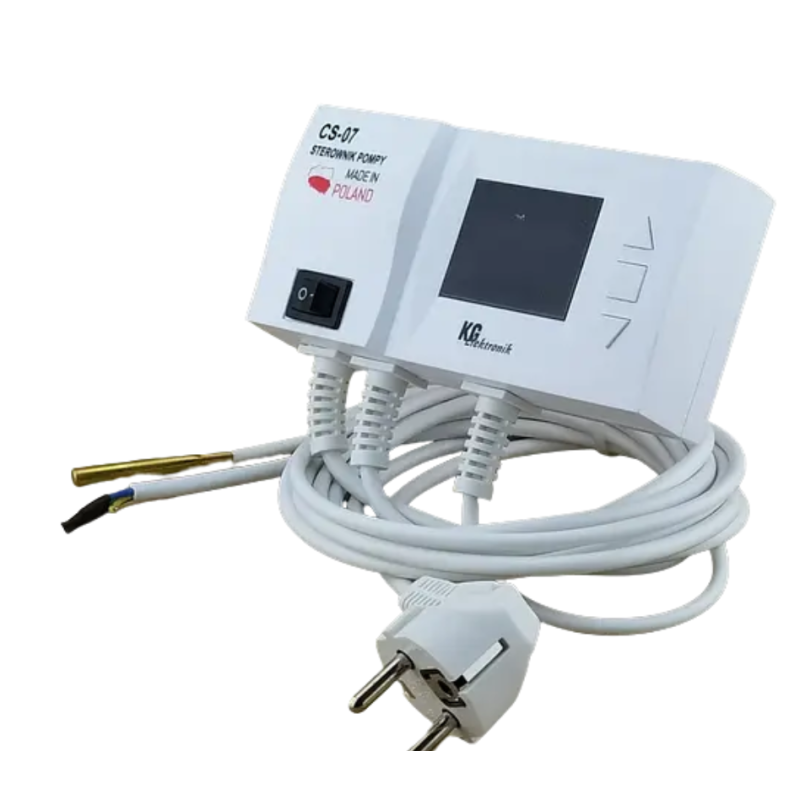

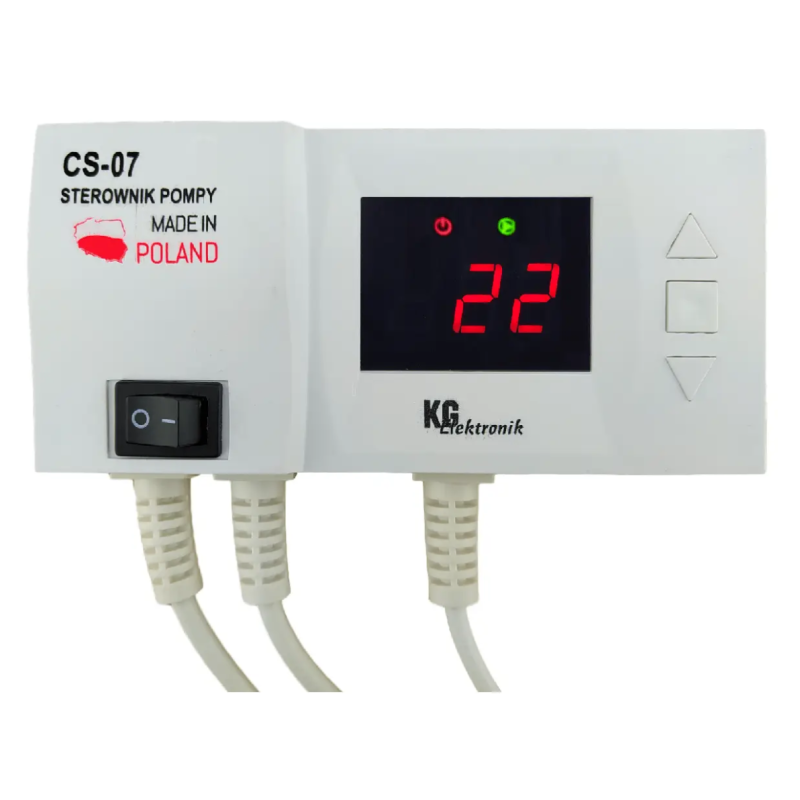

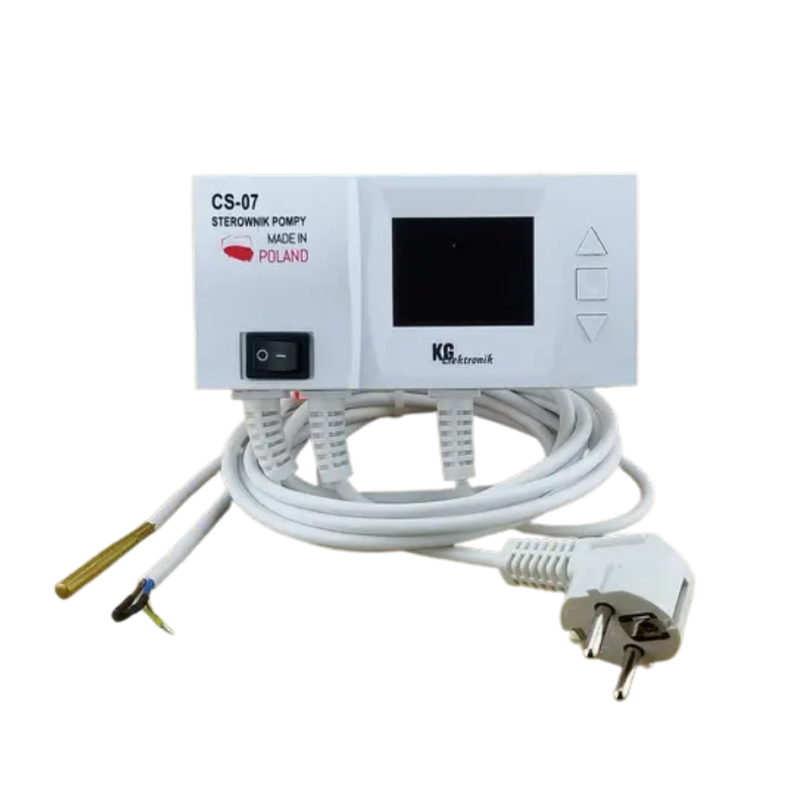

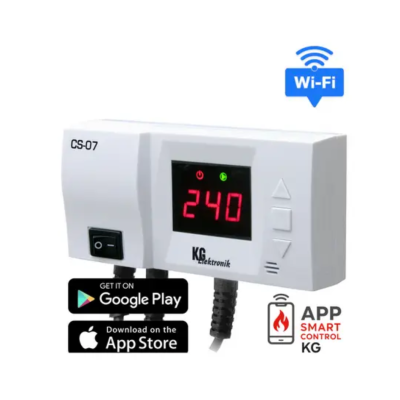

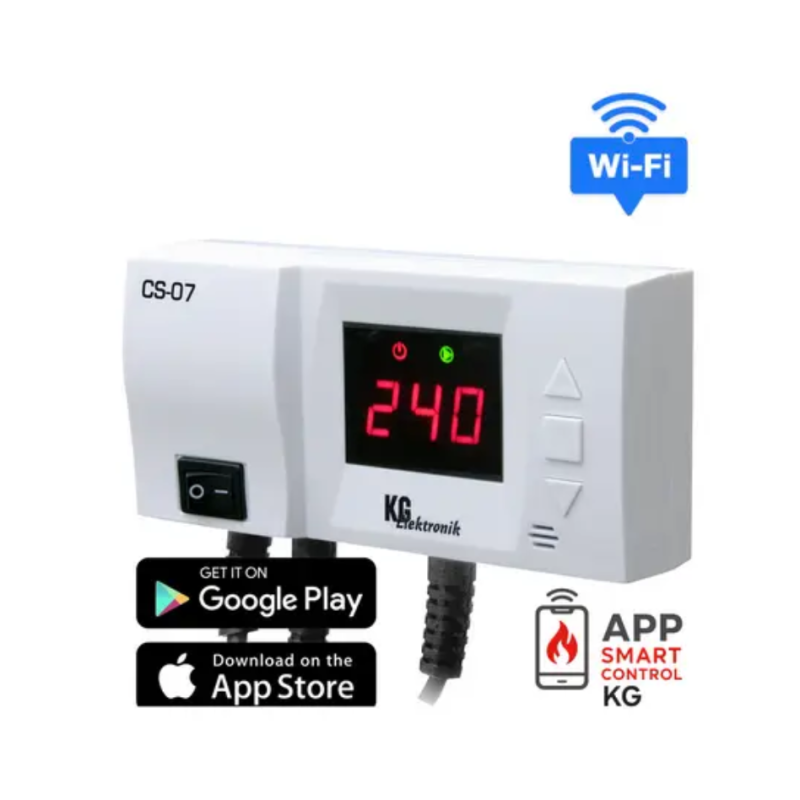

Блок управления насосом ЦО KG Elektronik CS-07 Wi-Fi

Контроллер CS-07 предназначен для управления циркуляционного насоса для воды ЦО. Задание регулятор заключается в запуске насоса в том случае, если температура превысит желаемый показатель, а также в выключнеии насоса в случае охлаждения котла (в результате выключения). Позволяет это предупредить работу насоса баз надобности и сэкономить электроэнергию (экономия зависит от степени эксплуатации котла, может составить даже 60%), а также продлить жизнь насоса.

Благодаря этому повышается уровень надежности насоса и понижаются расходы, связанные с ее эксплуатацией. Контроллер оборудован системой предотращающей застой насоса ЦО - так называемым анти-стопом. Приблизительно каждые 15 дней насос включается на 15 секунд. Дополнительной защитой системы является функция защиты от замерзания воды (антифриз). При падении температуры ниже 5°C насос ЦО работает напрерывно.

Достоинства и особенности

• Управление насосом для циркуляции воды центрального отопления

• Контролер управляет работой насоса в указаном диапазоне температур

• Усторойство дает возможность регулировать температуру включения и выключения насоса

• Экономия энергии до 60%

• Увеличивает срок работы насоса

• Функция антистоп и система предупреждающая замерзанию

• Сигнализация - сигнализирует о чрезмерно высокой температуре котла

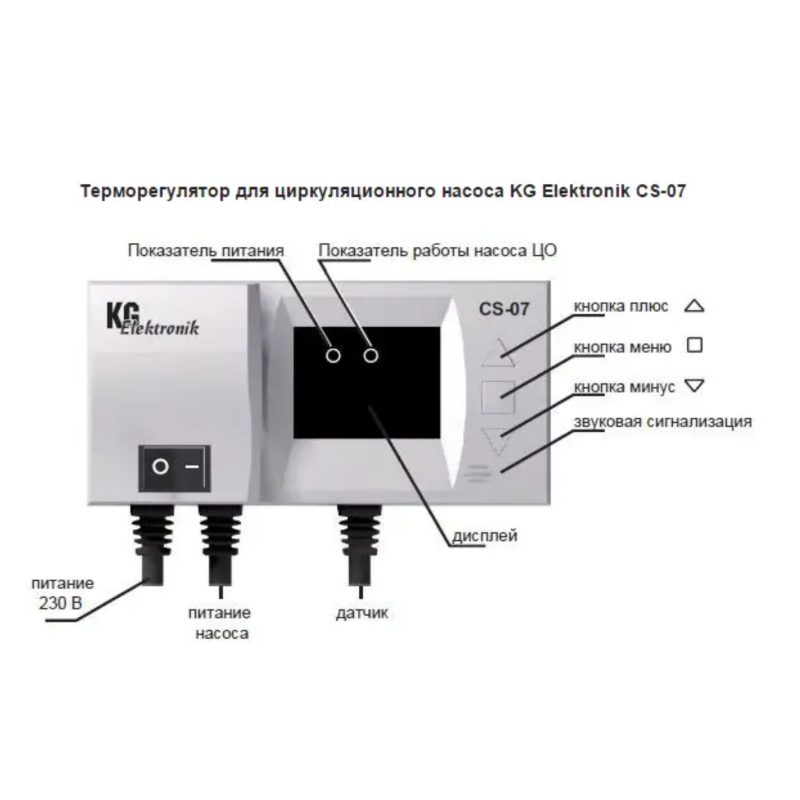

Обслуживание контроллера

Заданную температуру запуска насоса можно изменить путем придержания кнопки (вход в меню), на дисплее должна высветиться мигающая буква С, в этот момент можно изменить настройки температуры с помощью кнопок. По истечении нескольки секунд контроллер сам переходит в рабочий режим и будет отображать на дисплее текущую температуру в котле.

Ручная работа

Данная функция позволяет проверить исправность подключенного насоса путем одновременного нажатия на кнопки. Повторное нажатие на кнопки выключит насос.

Гистерезис

Между температурой входа в цикл запуска контроллера и температурой возврата в режим ожидания существует разница. Гистерезис контроллера CS-07 составляет 2 градуса. К примеру, после установки температуры 50 °C насос запускается после превышения температуры 50 °C, а выключается - когда температура упадет до 48 °C.

Сигнализация

Контроллер оборудован звуковой сигнализацией слишком высокой температуры в котле 90 °C.

Технические характеристики

• Мощность: 230/50Hz +/-10%

• Потребление мощности: 2 Вт

• Температура окружающей среды: -10 до 50 °C

• Выходная нагрузка насоса: 100 Вт

• Диапазон измерения температуры: 0 до 99 °C

• Диапазон настроек температуры: 5 до 80 °C

• Температурная стойкость датчика: -10 до 120 °C

• Длина кабеля датчика: 1.2 м

Способ монтажа

Датчик должен быть размещен на выходе из котла с помощью зажимного хомута и защищен от воздействия внешних факторов изолентой (нользя помещать контроллер в какой-либо жидкости). Кабель питания насоса должен быть подключен следующим образом: синий и коричневый - 230 В, желто-зеленый (защитный) должен быть подключен к массе.
