Труба и колпак на конвекотр Житомир-КНС-5 (АТЕМ) - 2-6 кВт

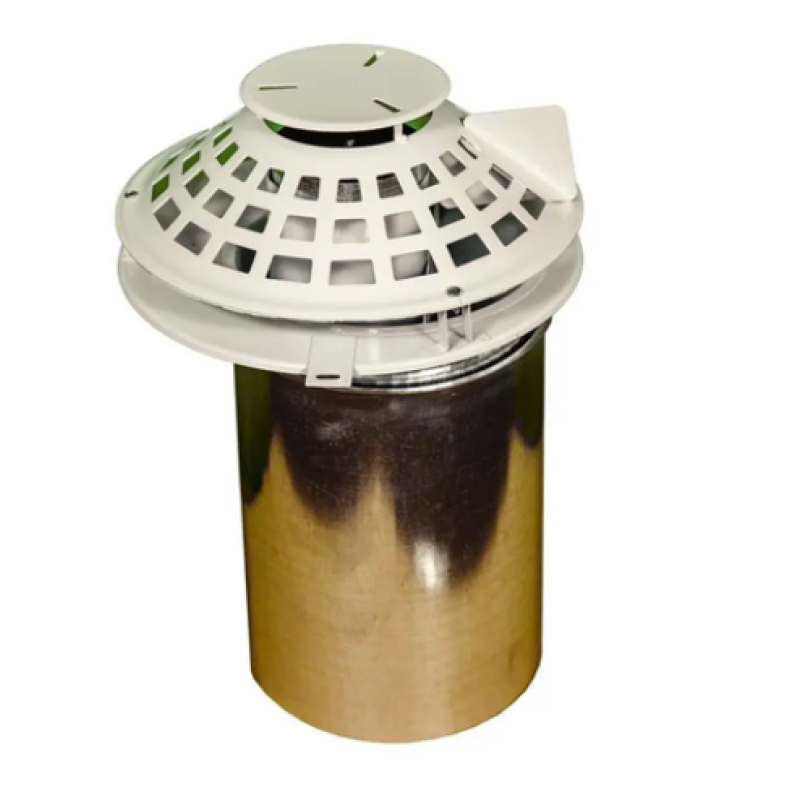

Трубы для конвектора Житомир-5 завода АТЕМ имеют коаксиальную конструкцию дымохода. Подходят для конвекторов Житомир-5 мощностью от 2 до 6 кВт и мощностью 8 и 10 кВт (нужно известить при заказе). Они созданы по принципу труба в трубе, и имеют возможность монтажа в стене толщиной до 59 сантиметров толщиной. Используются в газовых устройствах с закрытой камерой сгорания без использования воздуха обогреваемого помещения. Воздух для горения газа поступает с улицы, через наружную трубу коаксиального дымохода 2-6 кВт – диаметром 195 мм (с удлинителем 197 мм), а выхлопные газы выходят через внутреннюю трубу диаметром 93 мм коаксиального дымохода. На 8-10 кВт – диаметром 228 мм (с удлинителем 230 мм), а выхлопные газы выходят через внутреннюю трубу диаметром 128 мм коаксиального дымохода. В комплекте присутствует внешний защитный колпак (грибочек), сделанный из стали и окрашенный эмалью.

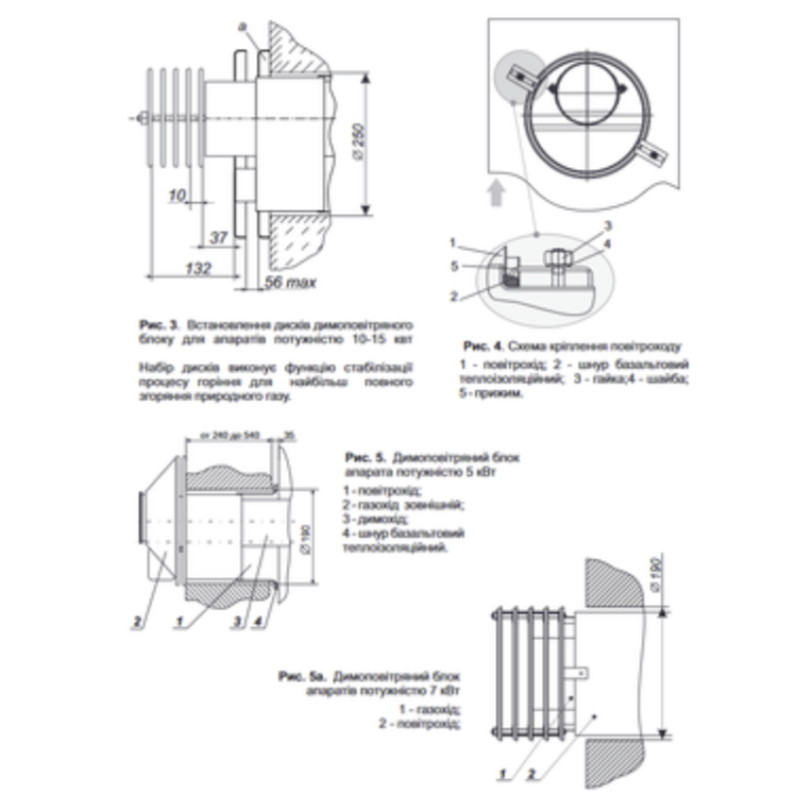

Установка дыма воздушного блока

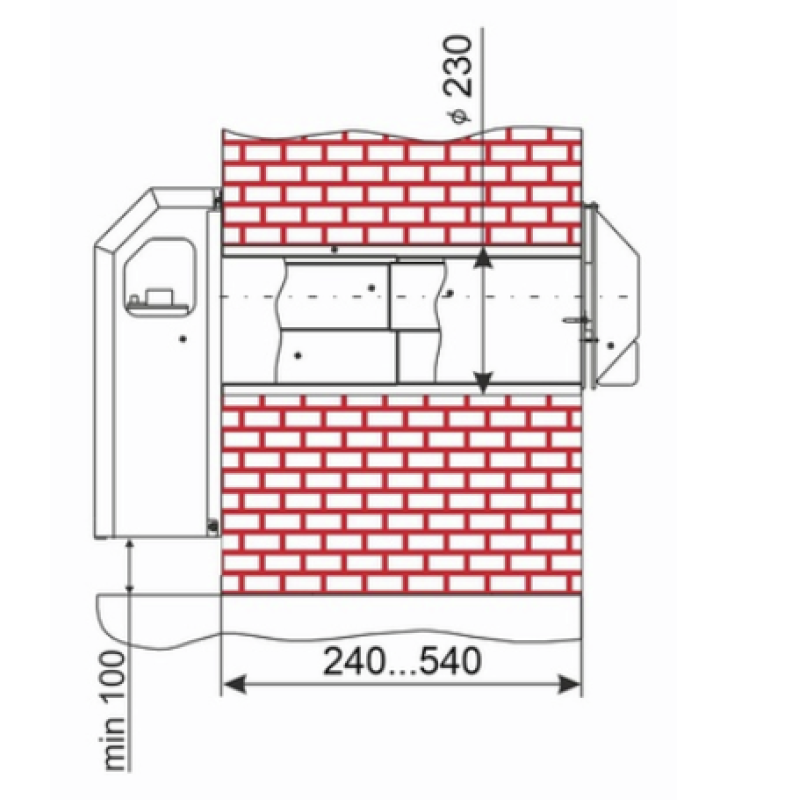

В наружных стенах здания необходимо сделать горизонтальное отверстие диаметром: 230 мм – для моделей мощностью 2–6 кВт, 270 мм – для моделей мощностью 8–10 кВт.

Монтаж обоймы наружной

Патрубок обоймы устанавливается соосно с отверстием, при этом его отбортовая часть должна быть заподлицо с внутренней плоскостью стены. Полость между каналом и обоймой необходимо заполнить песчано-цементным раствором.

Монтаж патрубков

Дымоходный патрубок следует закрепить на корпусе конвектора, закрепив его на фиксаторе штыря который установлен на конвекторе. Воздухопроводящий патрубок устанавливается в кольцевой паз задней стенки конвектора через базальтовый уплотнительный шнур. Его необходимо закрепить прижимными прижимами и надежно

закрепить.

Установка конвектора

Конвектор крепится к стене с помощью дюбелей через монтажные проушины. Во время установки следует соединить воздухоподводящий патрубок конвектора с патрубком обоймы наружной, смонтированной в стенах.

Монтаж наружного газохода
Наружный газоход устанавливается заподлицо с наружной плоскостью стены и должен быть соосным с прорезанным отверстием. При монтаже необходимо герметично соединить вставку газохода с воздуховодом (разрывы в соединениях не допускаются)

Полость между стенами защитного канала и трубами следует заполнить песчано-цементным раствором для обеспечения прочной фиксации и исключения возможных утечек.

Фиксация дымовоздушного блока

Дым воздушный блок закрепляет снаружи конструкции с помощью двух шурупов.

Стеновой узел (коаксиальный дымоход) предназначен для конвекторов Житомир-5 мощностью от 2 до 6 кВт и мощностью 8 и 10 кВт (имеют другой размер и колпак (дефлектор)), это оригинальный комплект Житомирского завода АТЕМ.

• Воздухообменник: 1 шт.

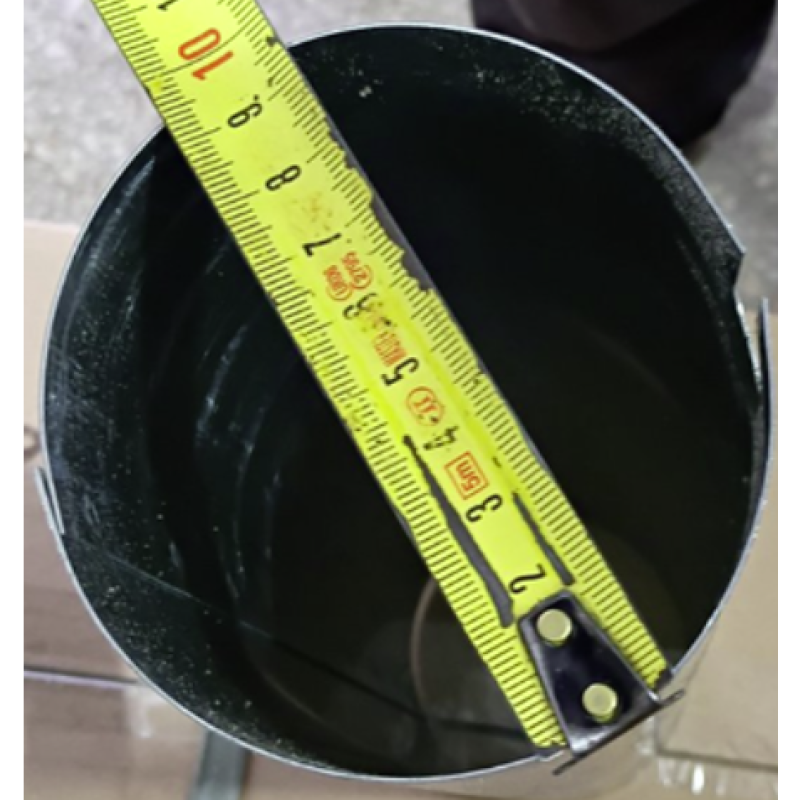

• Труба для подачи воздуха горелок длиной 280 мм, диаметром 187 мм: 1 шт.

• Труба для подачи воздуха горелок длиной 250 мм, диаметром 187 мм: 1 шт.

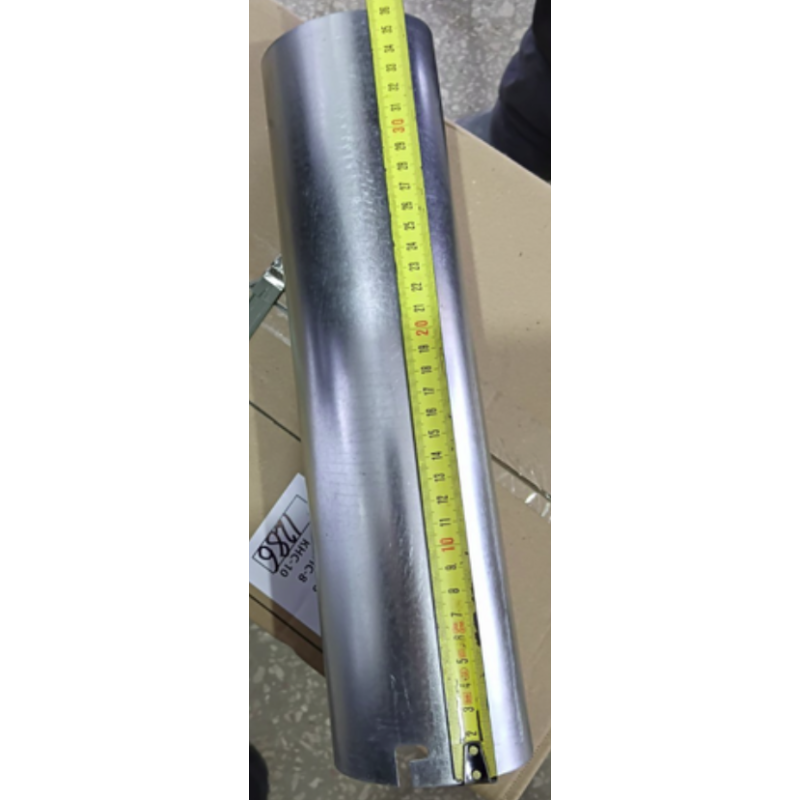

• Труба для отвода продуктов сгорания длиной 360 мм, диаметром 93 мм: 1 шт.

• Труба на колпаке для отвода продуктов сгорания длиной 360 мм, диаметром 93 мм: 1 шт.
